带你走进中央空调施工现场,看看空调管道安装有何门道

随着人们对舒适家居的追求,中央空调凭借其灵活、高档、节能、舒适等优势而受到大众的欢迎,而且中央空调属于隐藏式安装,可通过巧妙的设计和安装,实现与整体室内装修设计风格相统一,典雅美观。




中央空调大家都不陌生,但中央空调是如何安装的呢?恐怕很多朋友都不了解,今天,翅龙就带大家走进中央空调施工现场,看一看空调管道安装究竟有何门道?

今天我们就以一拖五的中央空调氟机系统为例,即一台主机通过管道连接五台室内机,从而控制不同的房间以达到空气调节的目的。因此,中央空调管道安装非常重要,它就像整个系统的“动脉血管”,牵一发而动全身,安装时需格外细心。




管道安装准备工作

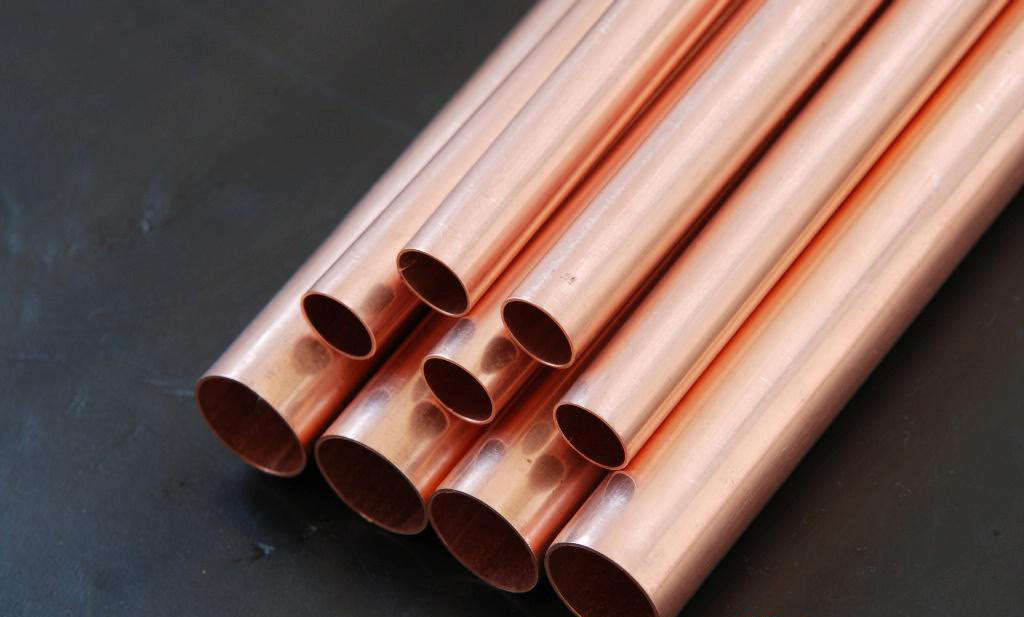

1.冷媒铜管
中央空调的冷媒运行情况直接决定使用效果,所以冷媒铜管的好坏至关重要。传统的R22冷媒(氟利昂)的管内压力一般为20公斤左右,而R410新冷媒,管内压力达到了40公斤。因此使用新冷媒的中央空调需要选择更为优质的冷媒铜管。

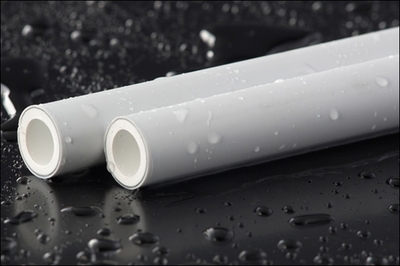

2.冷凝水管
目前较常用的空调系统冷凝水管多为PPR管,其质量轻、耐热性好、导热性低、管道阻力小、对环境无污染,是家装水管材料的首选。

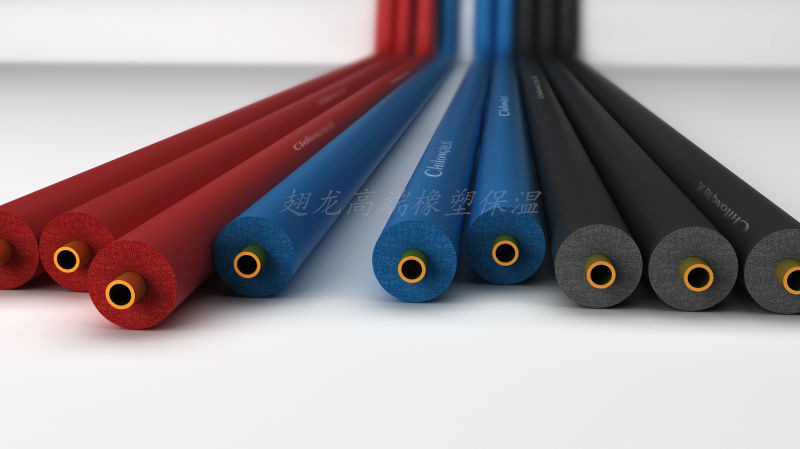

3.橡塑保温棉
中央空调系统管道保温材料一般选用橡塑保温材料,可充分降低系统的冷、热损失,达到节能的效果,还能防止管道结露、结霜,阻止水汽的渗透,并降低管路被腐蚀的风险。可以说,橡塑保温材料就是一道强大的保护屏障,保障空调系统高效稳定的运行。

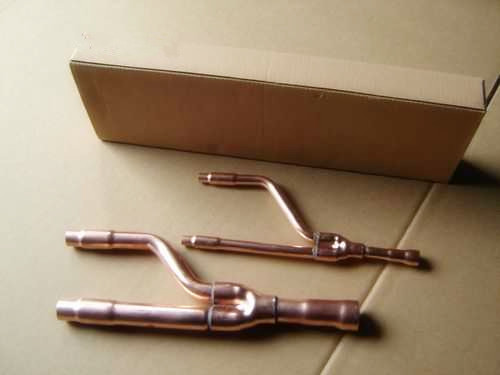

4.分歧管
空调分歧管是连接主机和多个末端设备(蒸发器)的连接管,分为气管和液管,气管一般口径比液管要粗。空调分岐管就相当于水管的分叉头,用来分流冷媒,多连机分岐管是用作串连几个风口的配件。其选型是根据每个分歧管后所连接的室内机的容量来确定的。

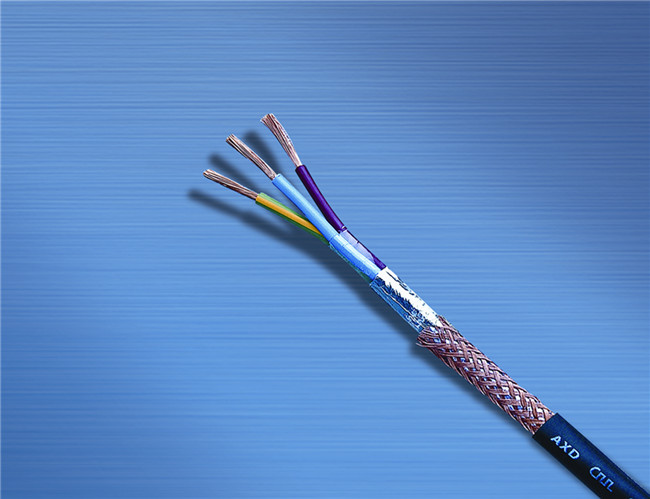

5.信号线
信号线为屏蔽线,以防止信号干扰出现空调系统功能紊乱的现象。一般都采用带屏蔽层的信号线即可。




6.安装工具
中央空调的安装是一件复杂的事情,需要用到各种工具,如液压式压线钳、弯管器、水平尺、氮气减压阀、点温仪、活动扳手、压力表、胀管器等等。




管道安装正确步骤

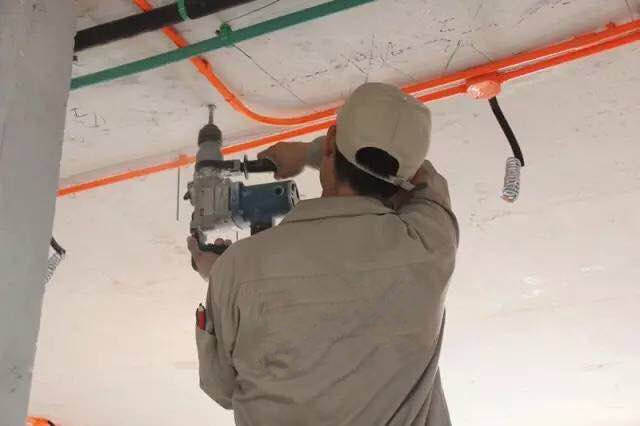

1.墙面打孔
根据安装图纸对墙面进行打孔处理,以便管道顺利穿墙而过,节省管道长度。




2.套保温棉
无论是铜管还是冷凝水管,在安装时需要预先套上橡塑保温棉。套保温棉时先用胶带封住一端的洞口,以免杂质进入。保温棉的厚度应不低于9mm,否则就达不到保温的效果。翅龙高端橡塑保温管厚度高于13mm,有效保障管道的保温、绝热效果,可有效节能。

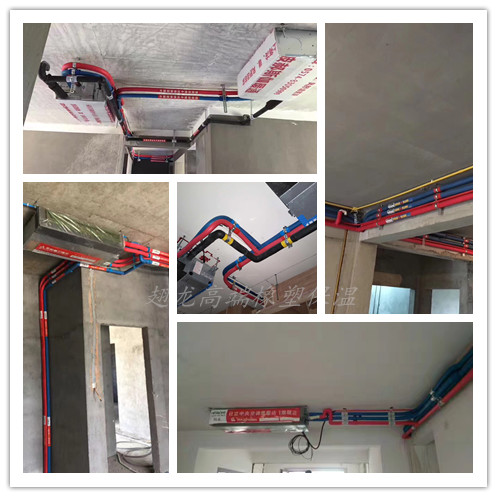

3.管道安装
把套好保温棉的铜管和冷凝水管,与室内机进行对接,通常需要把气管、液管、排水管这三根管道分开,单独进行固定,一般都是采用专业的吊杆对其进行固定,以免管道松动影响空调运行效果。




在固定过程中需逐一检查,并在吊杆的位置加上PVC护垫,避免局部破损,还能减少管道震动。

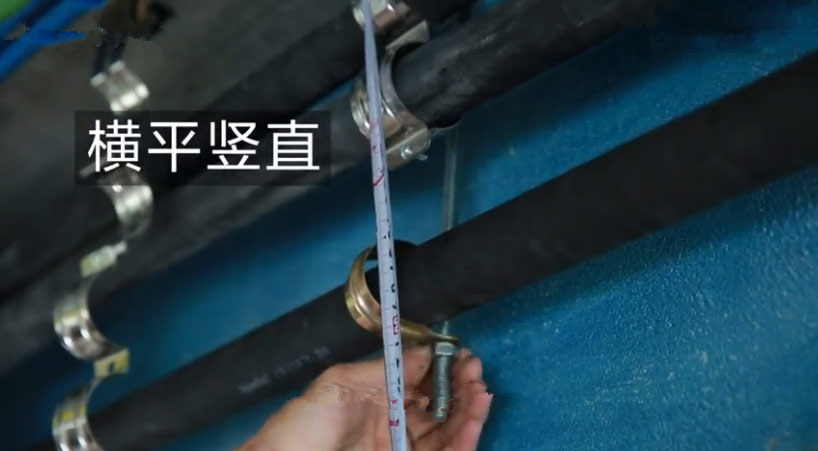

尤其是铜管安装需要格外注意,因为铜管的走线需要根据装修整体布局而定,也就是说需要配合装修效果来进行合理安装设计,安装前须跟装潢人员进行协商,做出最合理的方案,整个管路一定要做到“横平竖直”。

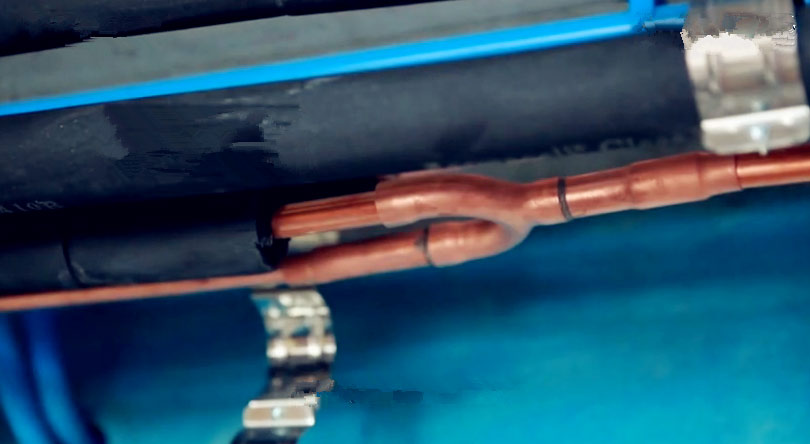

4.分歧管安装
一般来说,一拖几的多联机是通过分歧管把冷媒平均分配到每一台室内机,所以一定要选择质量上乘的分歧管,以保证每台室内机分配到的冷媒是平均的,确保空调系统的使用效果。

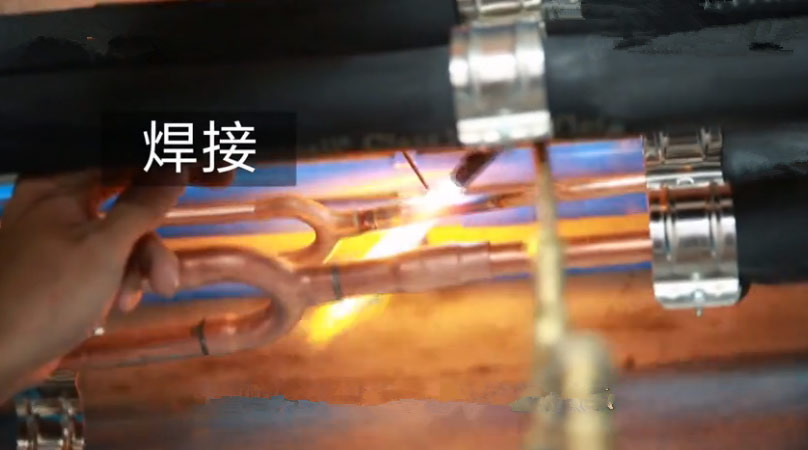

5.铜管焊接

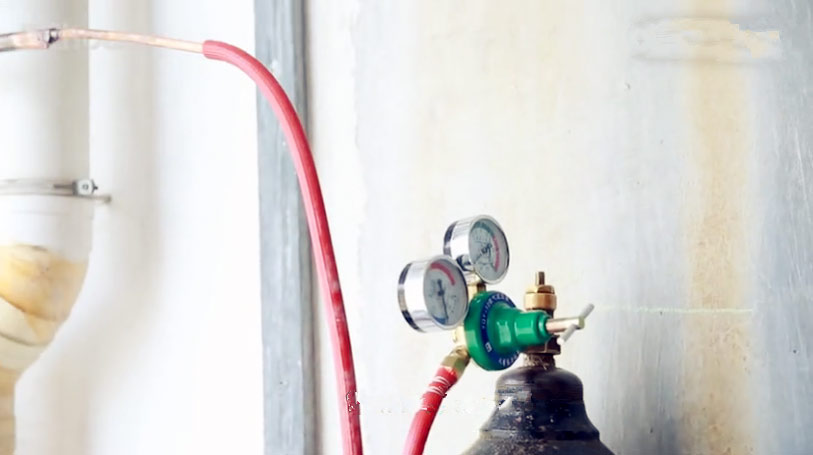

分歧管与铜管对接好后,需要进行密封焊接。因此,当管路在安装之时,一定要进行充氮气保护焊接,避免铜管里面产生氧化皮,造成后期机器的故障,从而保证系统的平稳运行。




6.系统调试

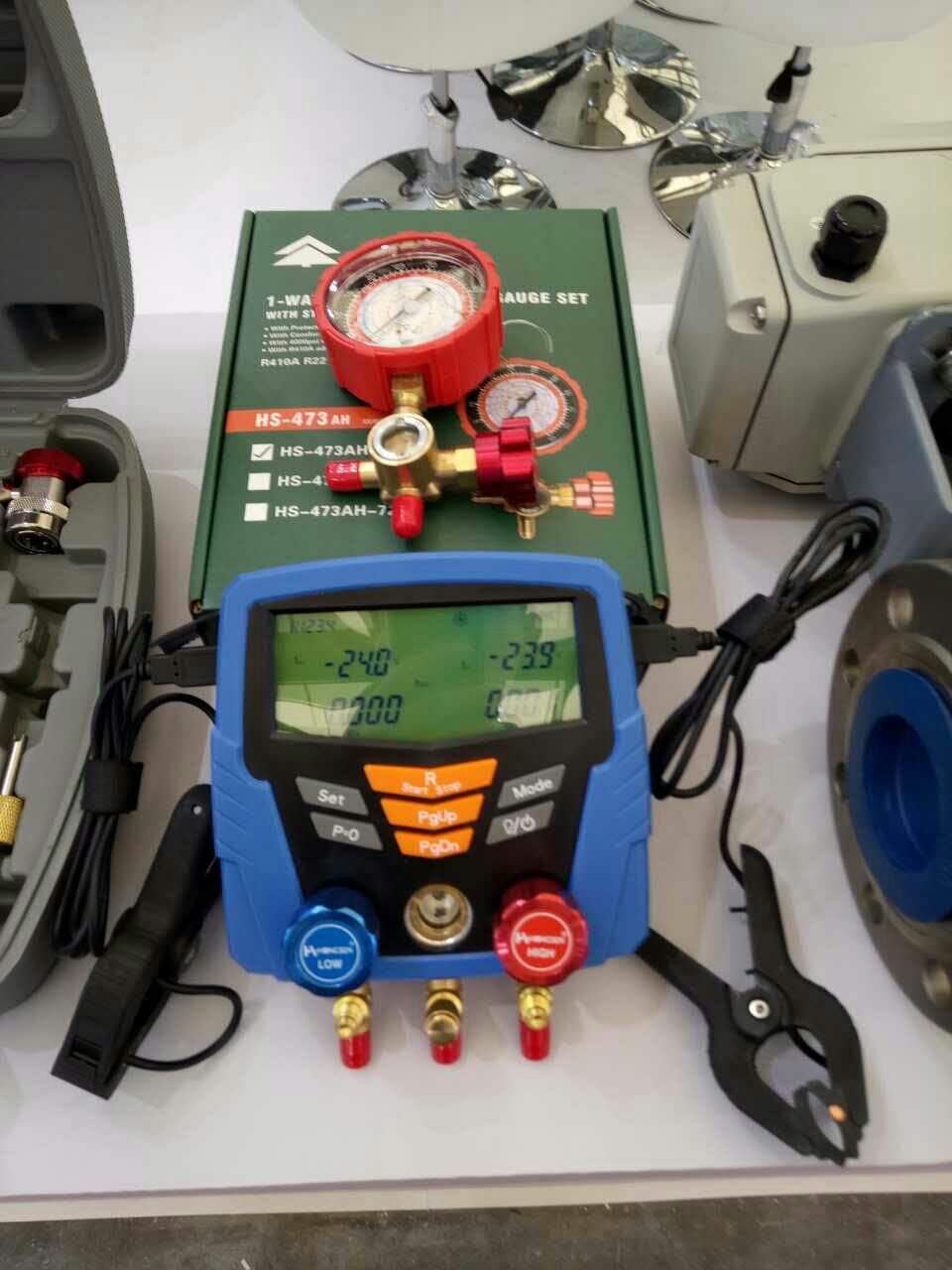

完成上面的步骤之后,我们就要开启空调的冷媒阀,释放出外机自带的冷媒,同时检测管中的压力,适当的进行补充,直到空调的调试工作完成。




读到这里,相信你已经对中央空调管道安装有一个大致的了解,所谓管道保温用的好,空调效果才会好。翅龙保温,为您家的空调保驾护航!
